Guía Técnica: Los 3 Sellos Críticos en Válvulas de Extintores (5 y 10 lbs)
La confiabilidad de un equipo contra incendios no admite margen de error. En OYE sabemos que la diferencia entre un conato de incendio controlado y un desastre industrial se reduce, a menudo, a la integridad de tres sellos milimétricos sometidos a presiones constantes (típicamente 195 PSI). El material estándar que certificamos para esta aplicación es el Nitrilo (NBR), seleccionado rigurosamente por su compatibilidad química total con el Polvo Químico Seco (PQS), su excelente rango térmico y su tolerancia a los lubricantes de silicona internos de las válvulas de bronce y aluminio.
Ficha Rápida de Sellos para Extintores
📜 Normativa Exigida: Cumplimiento de revisión interna y recarga (NFPA 10).
🛡️ Material Base: Nitrilo (NBR) Grado Industrial.
⚙️ Aplicación Principal: Mantenimiento, pruebas hidrostáticas y recarga de válvulas en equipos portátiles (5 y 10 libras).
🎯 Objetivo Técnico: Eliminar la pérdida de carga silenciosa (caída del manómetro) y garantizar el flujo direccional durante el disparo.

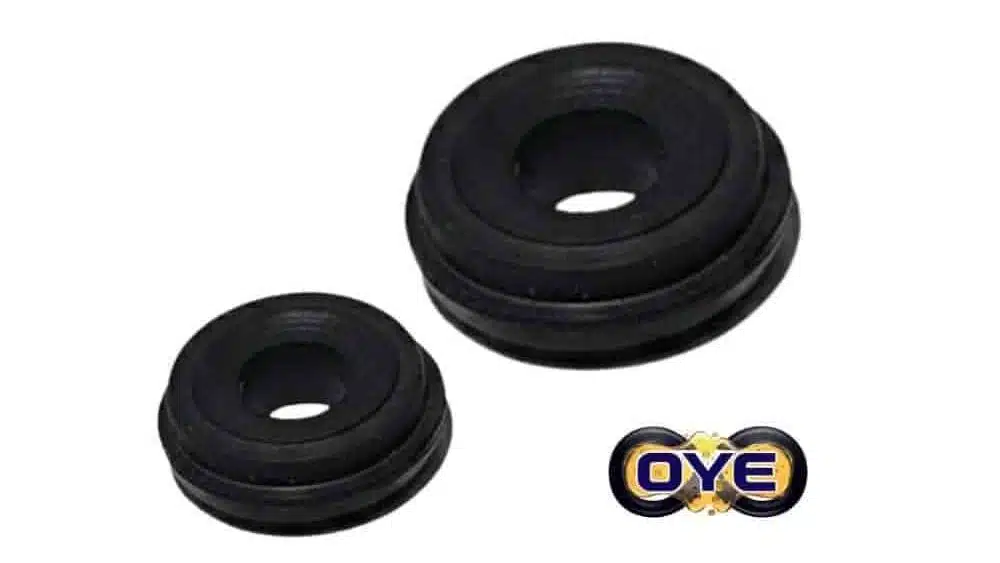

Clasificación Técnica: Los 3 Sellos de Reemplazo Obligatorio
De acuerdo con los procedimientos de mantenimiento descritos en la norma NFPA 10, durante cualquier desensamble para recarga o inspección interna, los componentes elastoméricos deben ser evaluados y reemplazados para garantizar la hermeticidad. Un fallo en cualquiera de estos tres puntos causará la despresurización del cilindro.
| Componente Crítico | Tipo de Sello | Función Operativa Principal | Falla Típica Detectada |
| Sello de Asiento | Estático (Bajo carga de resorte) | Cierre principal de la válvula. Impide la salida constante del gas propulsor y el agente PQS. | Fuga microscópica por la boquilla o manguera (Pérdida de carga silenciosa). |
| Junta del Vástago | Dinámico | Sella la cámara de presión al accionar la manija de disparo. | Fuga de gas presurizado hacia la mano del usuario, reduciendo el alcance del polvo. |
| O-Ring de Cuello | Estático (Radial/Axial) | Sella la unión roscada crítica entre el cuerpo de la válvula y el cilindro metálico. | Fuga lenta e indetectable a través de los hilos de la rosca del tanque. |
Ingeniería del Sello: Especificaciones de Material OYE
Cada junta dentro de la válvula cumple una función física distinta bajo los 195 PSI de presión del sistema. Por ello, en OYE calibramos la geometría y la dureza del Nitrilo según el esfuerzo mecánico que soportará cada componente, superando el rendimiento de los elastómeros genéricos.
| Componente | Geometría del Diseño | Dureza del Elastómero | Razón Técnica de Selección OYE |
| Sello de Asiento | Diseño Plano (Arandela / «Copa») | 80 a 90 Shore A (Alta Densidad) | Ofrece un «cierre positivo». Su extrema firmeza evita que la fuerza del resorte y la presión constante lo corten o deformen con los años. |
| Junta del Vástago | O-Ring Estándar | 70 Shore A (Estándar) | Es el equilibrio perfecto: posee la flexibilidad necesaria para acompañar el movimiento mecánico de apertura sin sufrir desgarros por fricción. |
| O-Ring de Cuello | O-Ring Gran Diámetro | 70 Shore A (Estándar) | Alta capacidad de compresión para rellenar perfectamente las tolerancias y posibles imperfecciones microscópicas de la rosca del cilindro. |
⚠️ Advertencia Técnica y Normativa (NFPA 10)
El Peligro Crítico de la Reutilización de Sellos en Extintores Las buenas prácticas de ingeniería dictan que se debe cambiar el O-Ring del cuello y las juntas internas CADA VEZ que se desenrosque la válvula para una inspección o recarga.
- ❌ El Fenómeno del «Compression Set» (Deformación Permanente): Un sello de extintor pasa los 365 días del año fuertemente comprimido bajo presión estática. Con el tiempo, el elastómero se vulcaniza en esa posición y pierde su «memoria elástica» original.
- ❌ Falla Inminente: Un O-Ring usado que se retira de un extintor ya tiene la forma plana de la ranura. Si se vuelve a instalar, no tendrá la fuerza de expansión necesaria para crear una nueva barrera hermética, provocando fugas capilares que vaciarán el manómetro en cuestión de semanas, dejando el equipo inútil ante una emergencia real.
Fuente: Departamento Técnico de Orings y Empaques (OYE).
¿Tienes una aplicación con condiciones extremas o dudas sobre la compatibilidad química? Nuestro equipo técnico está disponible para validar si el Nitrilo es la mejor opción para tu sistema o si requieres un compuesto especializado
Preguntas Frecuentes sobre Empaques de Extintores
Porque el Nitrilo tiene excelente resistencia a los aceites y grasas siliconadas que se usan para lubricar la válvula, además de ser económico.
Sí, es técnicamente superior pero más costoso. Se justifica en ambientes de calor extremo, pero para uso estándar el Nitrilo es suficiente.
¡Cuidado! Nunca use Nitrilo estándar en CO2. El gas frío congela y rompe el Nitrilo. Se recomiendan compuestos especiales de baja temperatura o Poliuretano.
