Los Anillos de Retención (comúnmente llamados Circlips, Pines o Seguros Omega) son sujetadores metálicos de precisión que en Orings y Empaques (OYE) manejamos bajo estrictas normas DIN.
Aunque son piezas pequeñas, su función es estructural: actúan como un «hombro» mecánico fijo que limita el movimiento axial (adelante/atrás) de componentes críticos como rodamientos, piñones y poleas.
- 📌 Ficha Rápida: Anillos de Retención OYE
- ⚙️ Función Principal: Asegurar que las piezas rotativas se mantengan firmes en su sitio dentro del eje o alojamiento.
- 🛠️ Clave de Seguridad: Usar siempre la pinza correcta. Instalar a la fuerza deforma el anillo (lo «abre»), causando fallas en plena operación.
- 📏 Normativas Principales: DIN 471, DIN 472 y DIN 6799.
¿Qué es un Anillo de Retención y por qué es vital?
Un Anillo de Retención es un sujetador metálico diseñado para encajar en una ranura mecanizada.
Su función principal es retener el desplazamiento de un componente a lo largo de un eje o dentro de una carcasa. Son vitales para la seguridad; un anillo mal seleccionado puede causar que un eje se salga de su posición en plena operación.
📊Tipos de Anillos y Normativa DIN (Clasificación OYE)
El error más común que vemos en el mostrador de OYE es confundir los anillos de eje con los de agujero. La selección se basa estrictamente en su ubicación y método de instalación.
Estas son las 3 normas DIN que debe conocer:

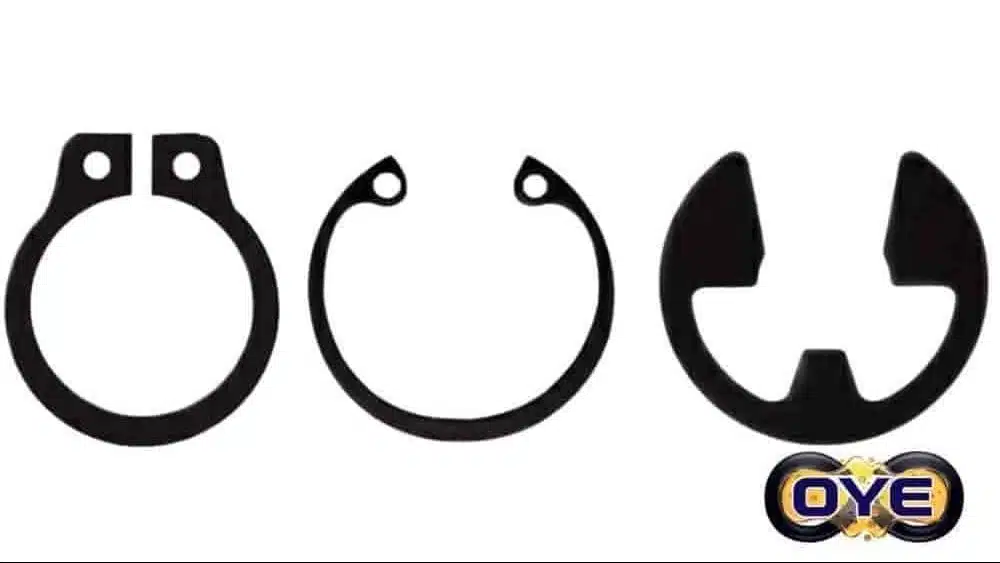

| Tipo de Anillo | Norma DIN | Uso (Ubicación) | Instalación Recomendada OYE |
| Externo Estándar | DIN 471 | Para Ejes (El más común). Va por fuera del eje. | ⭐ Requiere pinzas de puntas que abren. |
| Interno Estándar | DIN 472 | Para Agujeros / Alojamientos. Va por dentro del tubo. | ⭐ Requiere pinzas de puntas que cierran. |
| Externo Tipo E | DIN 6799 | Para Ejes Pequeños (Ranura lateral). Conocido como «Benzing». | ✅ Instalación rápida a presión radial (sin pinzas especiales). |
Fuente: Departamento Técnico de Orings y Empaques (OYE).
🛡️ Materiales OYE: Acero Carbono vs. Inoxidable
La elección del material en nuestro catálogo depende netamente de si hay humedad en el ambiente de trabajo de tu máquina:
- ⚙️ 1. Acero al Carbono (Estándar OYE): Es el material por defecto para el 90% de las aplicaciones mecánicas. Tiene acabado fosfatado negro y aceitado. Ideal para ambientes secos o sumergidos en aceite (interior de motores, cajas de cambios). ⚠️ Advertencia: Se oxidará rápidamente si toca agua.
- 💧 2. Acero Inoxidable (Inox): La solución premium. Tiene una excelente resistencia a la humedad, ácidos y agentes corrosivos sin contaminar el producto. Ideal para la industria alimentaria, plantas químicas y el sector marino.
🏭 Aplicaciones Industriales Típicas
Encontrarás los anillos de retención de OYE asegurando componentes en casi cualquier máquina rotativa de Colombia:
- ✔️ Maquinaria Industrial: En cajas de engranajes y motores eléctricos para fijar firmemente los rodamientos.
- ✔️ Hidráulica y Neumática: Retención de pistones y copas de sellado dentro de los cilindros (generalmente usan la norma DIN 472).
- ✔️ Automotriz: En transmisiones, sistemas de suspensión, cajas de dirección y embragues.
- ✔️ Herramientas: Asegurando piezas móviles en taladros, pulidoras y ventiladores.
🎯 Guía Crítica de Selección: Los 4 Pasos OYE
Para asegurar un ajuste perfecto y evitar que la pieza se suelte, responde estas 4 preguntas antes de comprar:
- ¿Tipo de Montaje? Si va por fuera en un Eje sólido, necesitas DIN 471 o Tipo E (DIN 6799). Si va por dentro de un Agujero hueco, necesitas DIN 472.
- ¿Medida Exacta? (El Consejo de Experto): Mide siempre el diámetro del eje o del agujero, y la ranura. 🚫 NUNCA mida el anillo viejo. El anillo usado siempre estará deformado por la fatiga del metal (abierto o cerrado) y te dará una medida falsa.
- ¿Qué Material necesitas? Si hay agua o químicos ácidos, usa Inoxidable. Si solo hay aceite y grasa, usa Acero al Carbono.
- ¿Carga Axial? Para cargas extremas o vibraciones severas, consulta a nuestros asesores por anillos de sección pesada (Heavy Duty).
💡Preguntas Frecuentes sobre Circlips
Son las normas internacionales que dictan la forma y el uso del seguro metálico. El DIN 471 se instala por fuera de los ejes, el DIN 472 se instala por dentro de los agujeros o tubos, y el DIN 6799 (Seguro Tipo E o Benzing) se usa a presión lateral en ejes pequeños.
El error más común es medir el anillo viejo. Para obtener la medida correcta, se debe usar un calibrador pie de rey para medir el diámetro exacto del eje (si es DIN 471) o el diámetro interno del agujero (si es DIN 472), y verificar el ancho de la ranura.
En OYE no recomendamos hacerlo bajo ninguna circunstancia. Usar destornilladores o pinzas genéricas deforma el anillo, superando su límite elástico. Esto causará que el seguro quede «abierto» y se salga de la ranura por la vibración durante la operación de la máquina. Use siempre la pinza de retención adecuada.
Es una falla crítica. Si la ranura mecanizada es muy ancha, el anillo tendrá «juego axial». Empezará a vibrar y golpear contra las paredes de la ranura a altas velocidades hasta que el anillo se rompa o dañe el eje por completo.
¿Cuál es el error más común que han encontrado en campo al trabajar con Circlips? ¿Es la falta de la pinza adecuada para instalarlos o el desgaste de la ranura en el eje? Compartan su experiencia para que otros colegas eviten fallas catastróficas por un pequeño anillo.
