Guía Técnica de Selección de Materiales
¿Por qué fallan los sellos? Elegir mal el elastómero causa el 90% de las fugas y paradas. Usa esta referencia rápida para identificar tu material y accede a su ficha técnica completa.

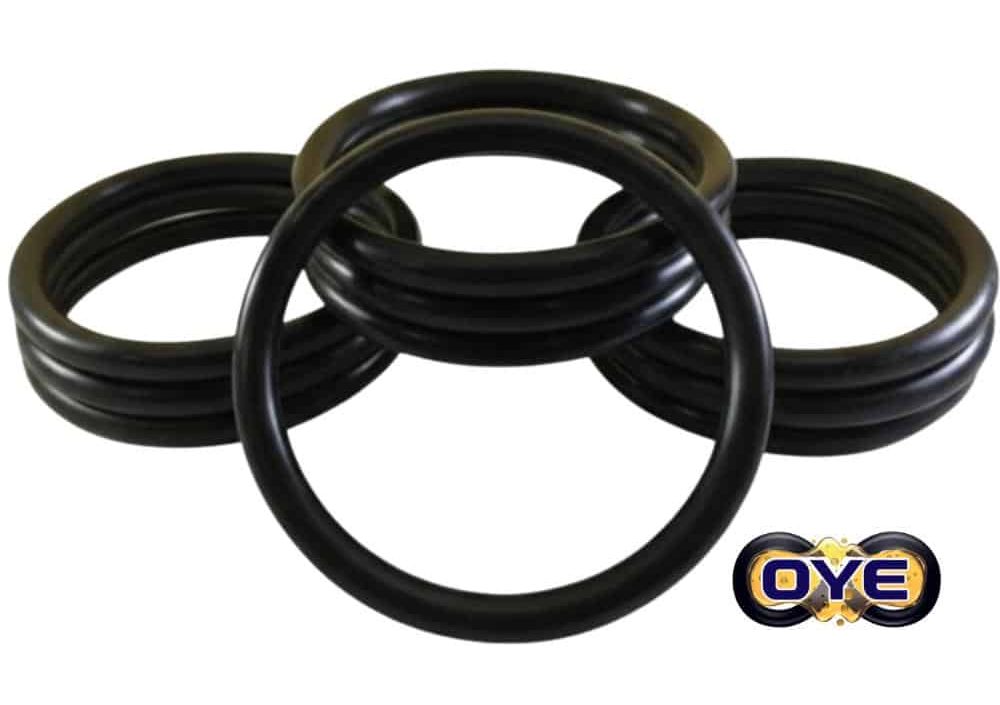

Nitrilo (NBR): El Estándar Hidráulico
Ideal para: Aceites minerales y sistemas hidráulicos convencionales.
- ✅ Fuerte en: Aceites, grasas y fluidos hidráulicos.
- ⚠️ Debilidad: Se agrieta con la luz solar (Ozono) y la intemperie.
- 🌡️ Rango: Uso general (-30°C a +100°C).

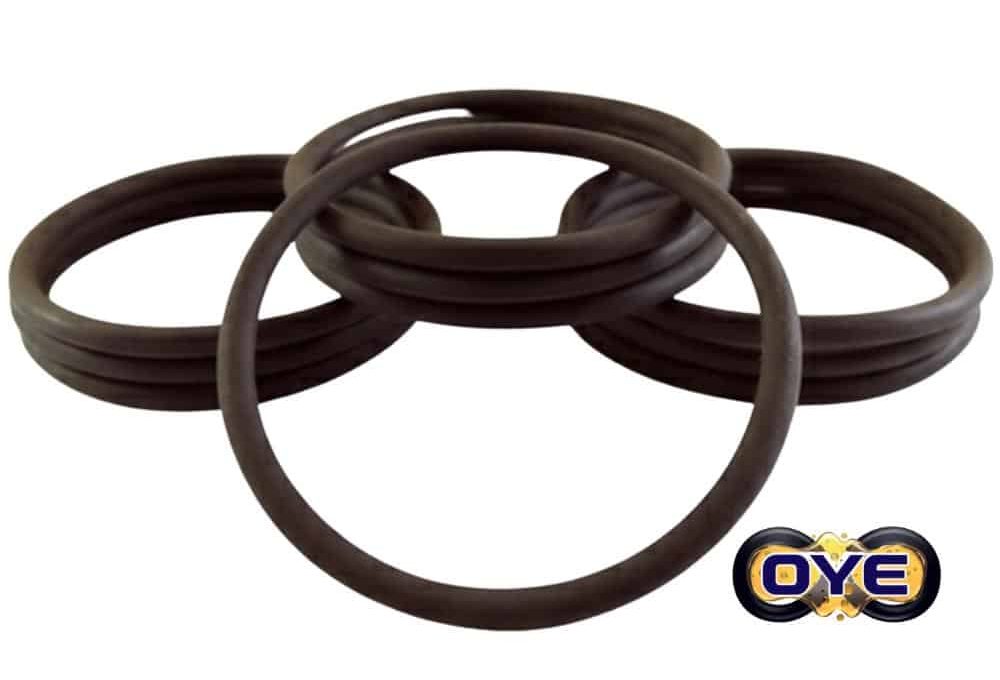

Vitón® (FKM): Calor y Químicos Agresivos
Ideal para: Motores, combustibles y procesos químicos.
- 🔥 Resistencia Térmica: Soporta calor extremo (hasta 220°C) sin deformarse.
- 🧪 Química: Resiste gasolina, ácidos y disolventes.
- 🚫 Ojo: NO usar con Cetonas (acetona) o líquidos de frenos.
Silicona (VMQ) – Grado Alimenticio y Temperaturas Extremas
Ideal para: Alimentos (FDA), farmacéutica y cambios bruscos de temperatura.
- Grado FDA: Apto para contacto con alimentos y sector médico.
- Rango Térmico: Insuperable en frío extremo (-55°C) y calor seco.
- ⚠️ Limitación: Baja resistencia al desgarro (no usar en sellos dinámicos con fricción).
Nitrilo 90A: Alta Presión (Anti-Extrusión)
Una variante reforzada del NBR. Es más duro (90 Shore A) que el estándar (70 Shore A) para evitar que la presión destruya el sello.
- 🧱 Anti-Extrusión: Su rigidez evita que el sello sea «mordido» por las piezas metálicas.
- 💪 Potencia: Obligatorio en maquinaria pesada de alta presión.
- ⚠️ Compromiso: Al ser más duro, requiere superficies metálicas con mejor acabado.
📊 Tabla de Selección Rápida
Una referencia visual para tomar decisiones seguras en segundos.
| Material | Compatibilidad principal | Limitación principal |
| Nitrilo (NBR) | ✅ Aceites y Grasas (Petróleo) | ❌ Ozono y Luz Solar |
| Vitón® (FKM) | ✅ Químicos agresivos y Calor | ❌ Cetonas (Acetona) |
| Silicona (VMQ) | ✅ Alimentos (FDA) y Frío/Calor | ❌ Aceites y Abrasión |
| Nitrilo 90A | ✅ Alta Presión (Anti-Extrusión) | ❌ Menos flexible |
SOLUCIONES ESPECIALIZADAS
⛽ Kits de Inyectores: Sincronización Automotriz
El Problema Técnico: La gasolina oxigenada con Etanol ataca químicamente los sellos convencionales, resecándolos y provocando fugas de vacío o combustible.
- La Solución Técnica: El mantenimiento correcto exige el reemplazo por O-rings de Vitón (FKM) y microfiltros nuevos para restaurar el patrón de aspersión original.
- Aplicación: Crítico en sistemas de inyección electrónica modernos (Toyota, Renault, Mazda, Chevrolet).
🚜 Excavadoras Hyundai: Hidráulica de Potencia
El Fenómeno Físico: Los sistemas hidráulicos de las series R210/R220 sufren de «Golpes de Ariete» (picos de presión) que extruden los sellos estándar.
- Ingeniería de Sellado: La configuración robusta requiere Anillos de Respaldo (Back-up) + Nitrilo 90 en el Banco de Válvulas para evitar la deformación plástica del sello.
- Dato Crítico: Existen diferencias dimensionales vitales entre las Series -7, -9 y Robex.

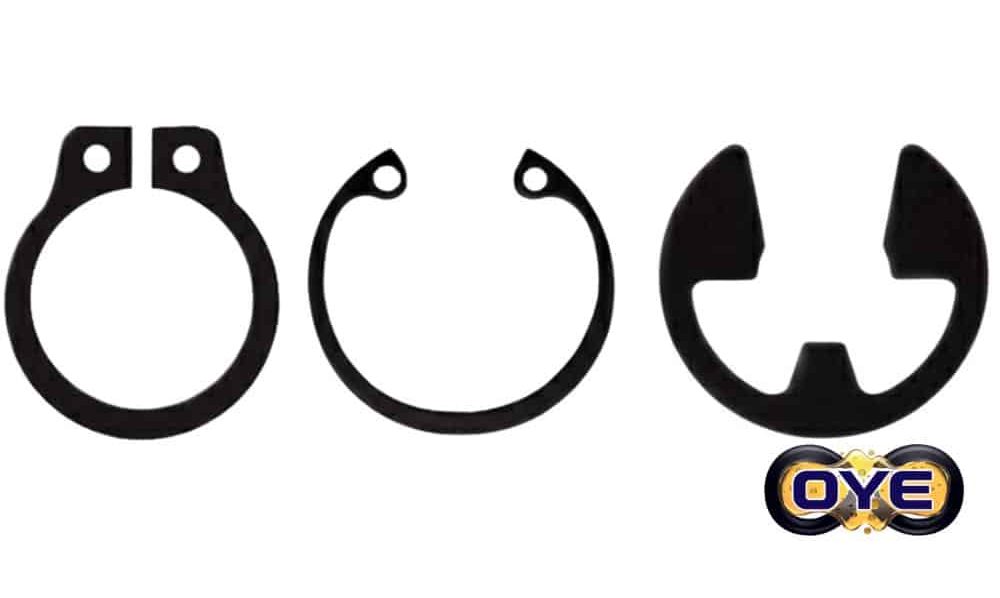

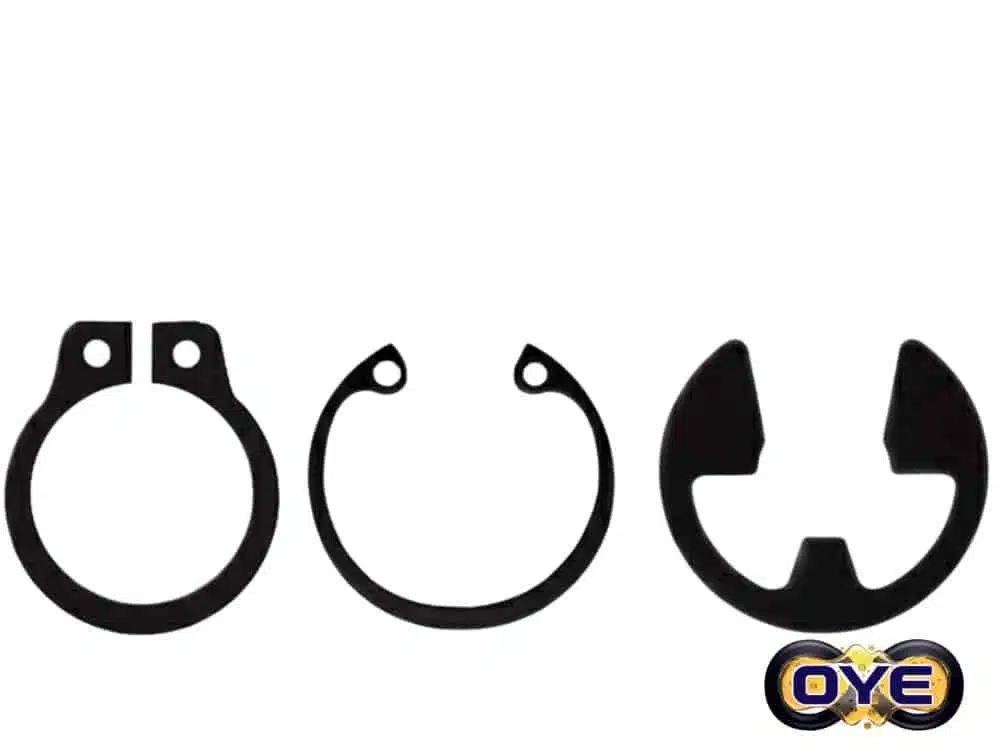

Anillos de Retención (DIN 471/472/6799)
Son elementos de fijación fabricados en acero resorte (Spring Steel) diseñados para prevenir el desplazamiento axial de rodamientos, engranajes y poleas.
- ⚙️ DIN 471 (Eje): Se instalan sobre un eje (apertura externa). Son los más comunes en motores y transmisiones.
- ⭕ DIN 472 (Agujero): Se instalan dentro de una cavidad o camisa (apertura interna).
- 🛠️ Montaje: Requieren pinzas especializadas para no deformar el acero durante la instalación (límite elástico).

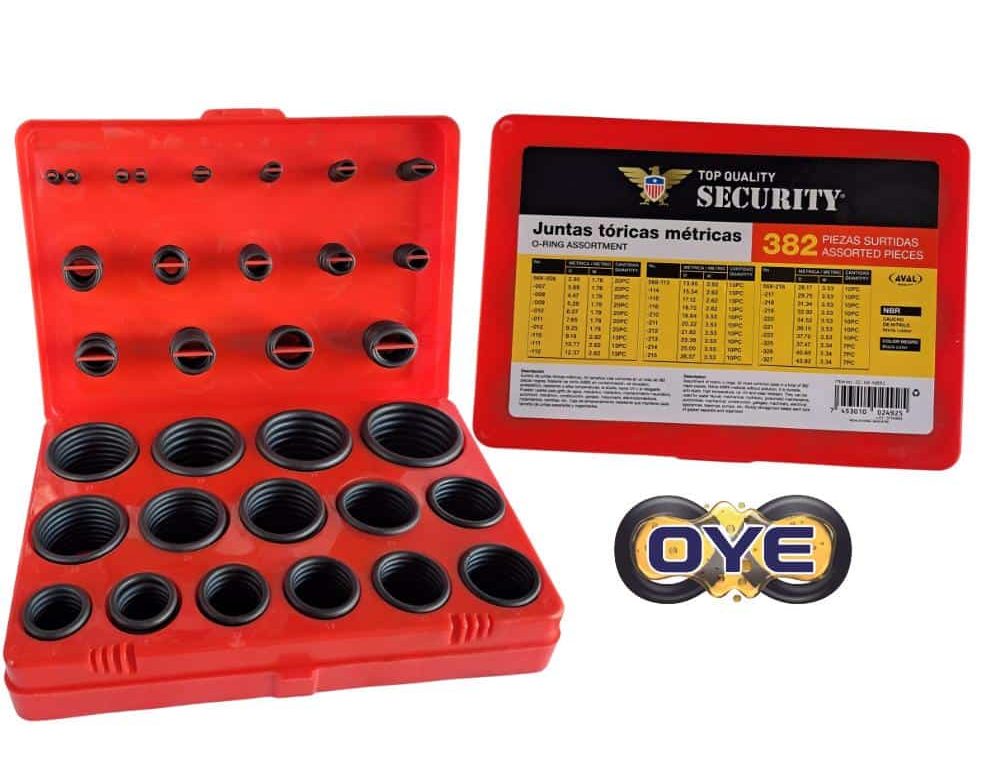

Kits de O-Rings (El «Seguro» Industrial)
🛡️Un Kit de Mantenimiento no es solo una caja de repuestos; es una estrategia de gestión de riesgos para plantas industriales y talleres móviles.
- En la guía técnica: Desglosamos qué medidas exactas trae cada kit (AS568 vs. Métrico) y cómo calcular el retorno de inversión al tener stock propio.
- Cobertura: Disponemos de estuches en norma milimétrica y estándar americano (AS568)
- Las Normas: Explicamos la diferencia crítica entre la serie milimétrica (JIS/DIN) y la americana (AS568) para que no fuerces sellos incorrectos.

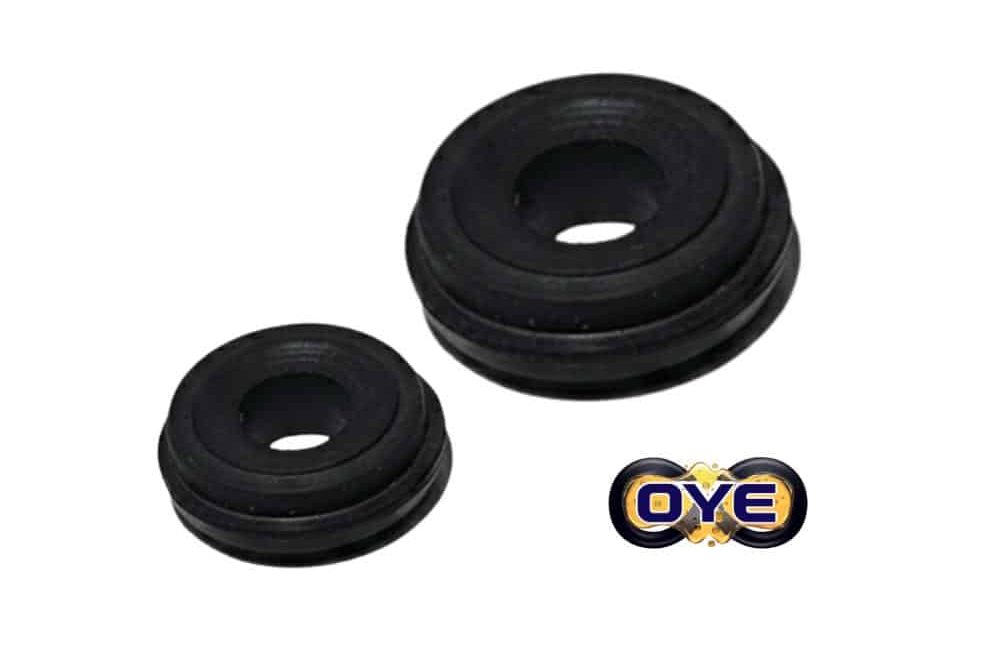

Sellos para Extintores (Seguridad Vital)
🚨 Un extintor es un dispositivo de seguridad que pasa el 99% de su vida en reposo, pero debe funcionar al 100% en una emergencia. La elección del elastómero es una cuestión de normativa y seguridad humana , no solo de precio.
- El riesgo químico: Usar Nitrilo en un extintor de CO2 puede causar congelamiento y fractura del sello.
- En la guía técnica: Presentamos la tabla de compatibilidad obligatoria (PQS, CO2, Agua) y la distinción entre sellos de válvula y vástago.
Retenedores De Aceite: Sellado Dinámico
🔄 Sellos Radiales: Hidrodinámica del Labio
- Endurecimiento Térmico: Análisis de la carbonización del labio por fricción en seco o temperaturas excesivas.
- Límites de Velocidad Periférica: Cálculo de RPM máximas permisibles según el diámetro del eje y el material (NBR vs FKM).
- Geometría del Labio (Perfil TC): Función del resorte toroidal y el ángulo de contacto para mantener la película lubricante hidrodinámica.
Cordones de Caucho (Fabricación de Sellos a Medida)
✂️ ¿Qué hacer cuando el diámetro de sellado es de 2 metros o tiene una forma irregular? Los cordones de caucho permiten la fabricación de O-rings personalizados mediante el proceso de vulcanizado, uniendo los dos extremos cortados del cordón.
- No es un sello final: Es la materia prima para la fabricación de sellos grandes.
- 💡 Dato Clave: La resistencia de la junta final depende del método de vulcanizado (frío vs. caliente).
Anillos de Respaldo (Soluciones Anti-Extrusión)
💡 El Problema Crítico: ¿Qué es la Extrusión? Cuando la presión del sistema supera los 1500 PSI (100 Bar) , el O-Ring comienza a comportarse como un líquido viscoso y trata de fluir por la holgura ( gap ).
🧱 La Solución: Un Muro de Contención El Anillo de Respaldo es un «muro de contención» rígido que se instala adyacente al O-Ring. Su función es bloquear esencialmente esa holgura, protegiendo al O-Ring de la presión.
